KD-122LA Langaton interconned Fire Detektoiva hälytys
Ohjekirja
1. Lyhyt esittely
KD-122LA langaton intercoated Fire Detektointi hälytys on valosähköinen savuhälytys, jolla on pieni virrankulutus. Sisäinen tarkka analoginen piiri, digitaalinen piiri ja langaton lähetyspiiri tekevät havaitsemistyöstä vakaampi ja luotettava. Siinä on langaton yhteenliittämistoiminto, mikä tarkoittaa, kun yksi yksikkö tekee hälytyksen, muut yhteenliitettyjä yksiköitä interlink-alueella hälyttää samanaikaisesti. Tällä tuotteella on pieni tilavuus ja sisäänrakennettu suurikapasiteetti akku voi tarjota käyttöikä 10 vuotta.
2. Tuotteen ominaisuudet
Valosähköinen savuntunnistus
Luotettava suorituskyky ja vähemmän haittahälyttimet
Tarkka analoginen piiri ja digitaalinen piiri
Matala virrankulutus
Pieni koko
Interlink-alue> 100m (avoin kenttä)
Käyttöikä 10 vuotta
3. Tekninen eritelmä
Tekniset parametrit | Savun havaitseminen | |||
Jännite | DC3V (Sisäänrakennettu CP605050) | |||
Alhainen jännitetarkastus | 2.2V | |||
Nykyinen | Hälytysvirta | Lepovirta | ||
≤120mA | ≤2ua | |||
Tilanäyttö | Normaali savuntunnistus | LED (punainen) vilkkuu kerran 344 sekunnin välein, ei hälytysääniä | ||
Savun havaitseminen tai avaintesti | LED (punainen) vilkkuu ja jatkuva hälytys annetaan | |||
Alhainen herkkyystunnistus (hiljainen tila) | LED (punainen) vilkkuu 10 sekunnin välein, ei hälytysääniä, peruuttaa automaattisesti alhaisen herkkyyden havaitsemisen noin 9 minuuttia myöhemmin | |||
Hälytysmuisti | LED (vihreä) vilkkuu 3 kertaa noin 43 sekunnin välein ja pysähtyy 24 tuntia myöhemmin. Ensimmäinen kerta, kun painat testi / mykistyspainiketta hälytyksen jälkeen, ilmaisin vihjee erityisellä hälytystilassa. | |||
Elämän loppu | Virran jälkeen ja työskentelyn jälkeen 10 vuotta, eliniän varoitus tehdään. Summeri piippaa 3 kertaa 43 sekunnin välein. | |||
Alhainen jännitetarkastus | LED (punainen) vilkkuu noin 344 sekunnin välein, piippaa noin 43 sekunnin välein. | |||
Hälytysvoima | ≥85dB / 3m | |||
Langaton yhteenliittäminen | Radiotaajuus | 868MHz | ||
Interlink-alue | ≥100m (avoin kenttä) | |||
Yhteenliittäminen / oppiminen | Punainen LED on vakaata tarkoittaa, että tuotteen on opittava. Punainen LED vilkkuu tarkoittaa signaalin lähettämistä. Vihreä LED on vakaata tarkoittaa, että tuote on valmis lähettämään tunnistuskoodin. Vihreä LED vilkkuu tarkoittaa, että laite on saanut langattoman signaalin. | |||
tiedonsiirtonopeus | ||||
Työskentelylämpötila | -10 ℃ ~ + 40 ℃ | |||
Ympäristön kosteus | ≤95% RH (ei kondensaatiota) | |||

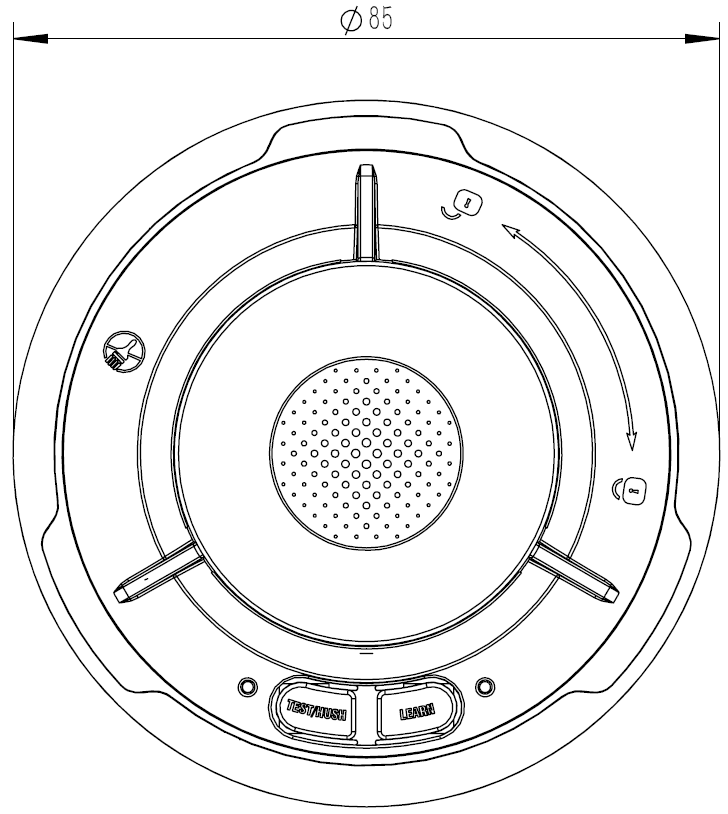

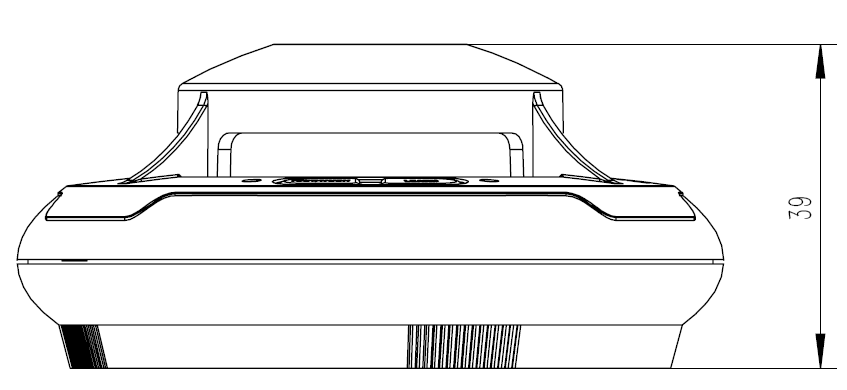

4. Ulkonäkö ja mitat (kuva. 1)
5. Asennus

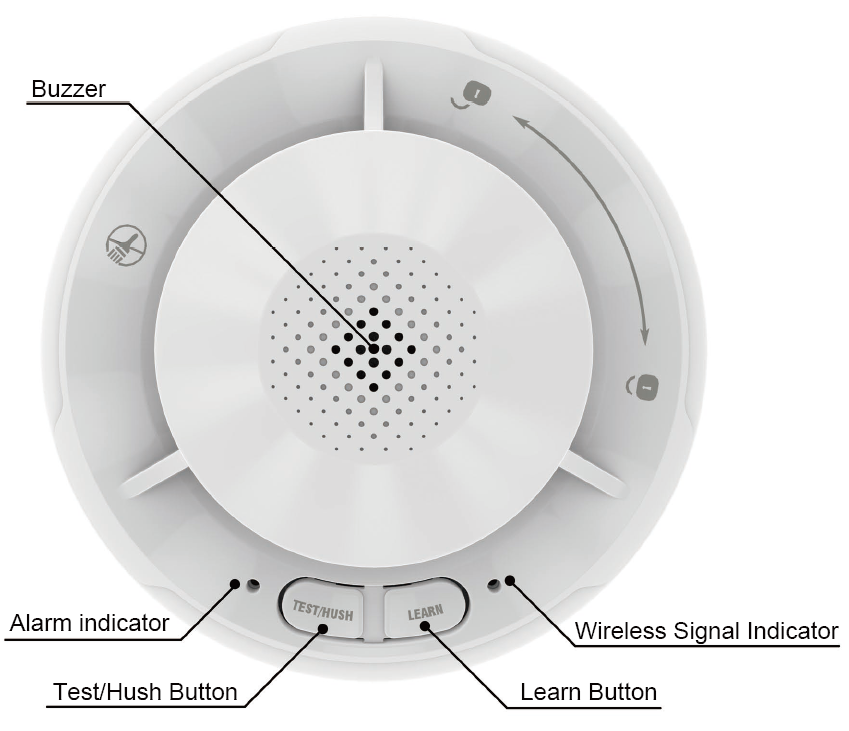

5.1 Toiminnallinen kaavio (Kuva 2)
Kuva 2
5.2 Asennusohjeet

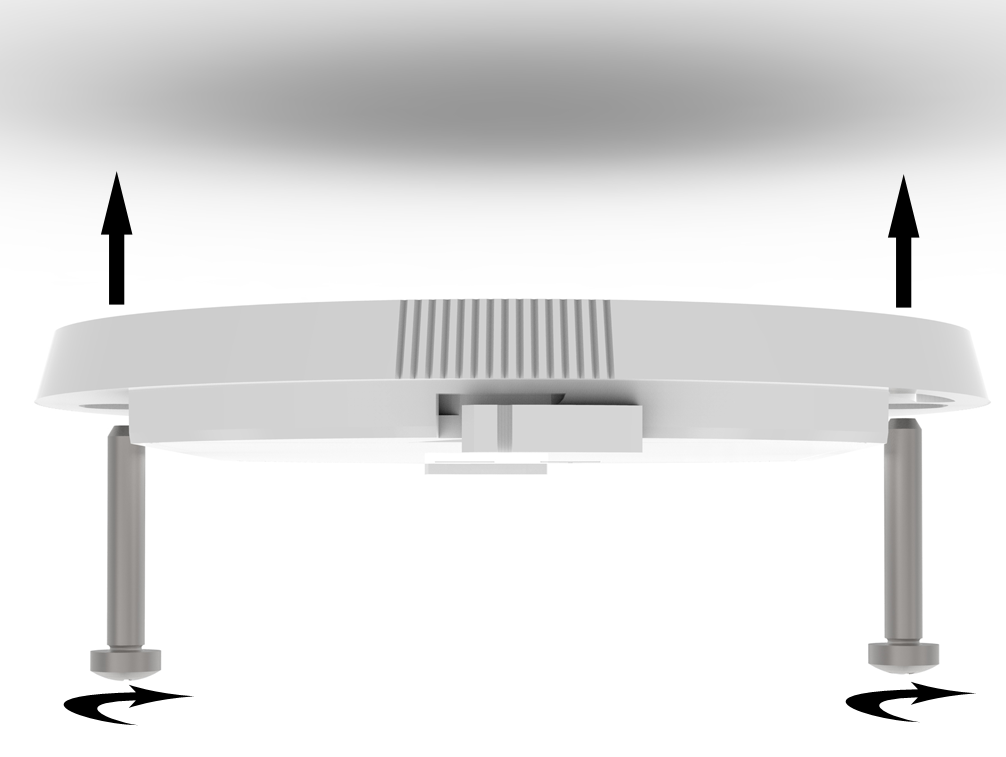

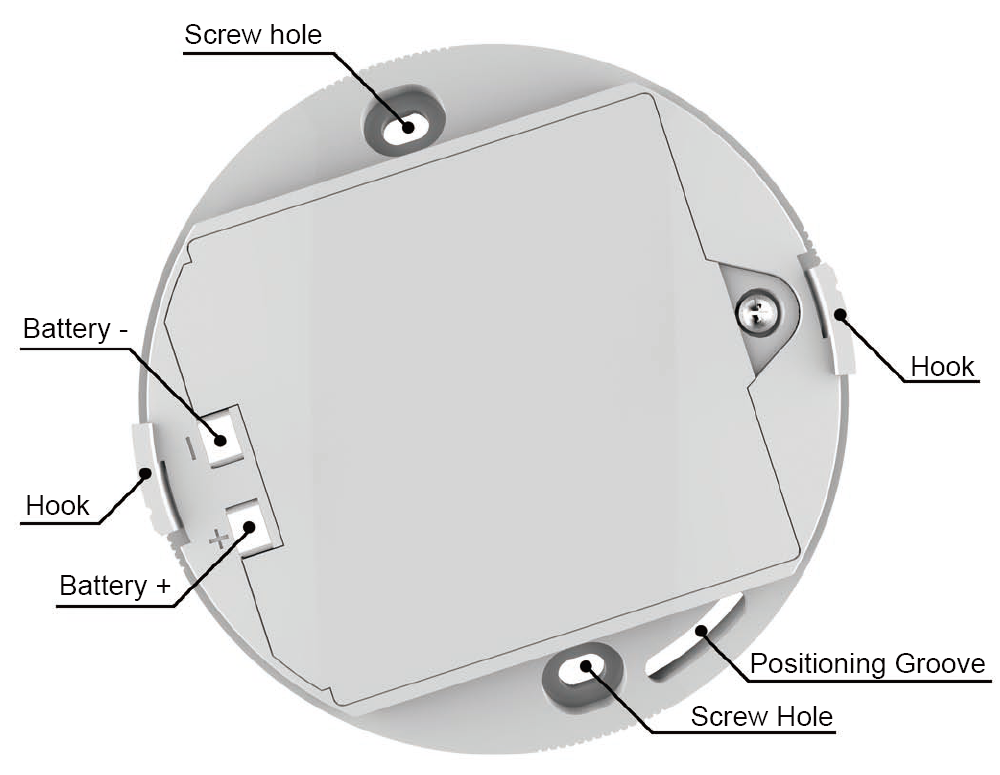

5.21 Pidä kiinnityslevyä valittuun asennusasentoon kattoon ja merkitse reikien keskikohtaa lyijykynällä. Poraa reikä lyijykynän merkkien läpi ja käytä mukana olevia ruuveja ja ankkureita kiinnityslevyn kiinnittämiseksi. (Katso kuvio 4)

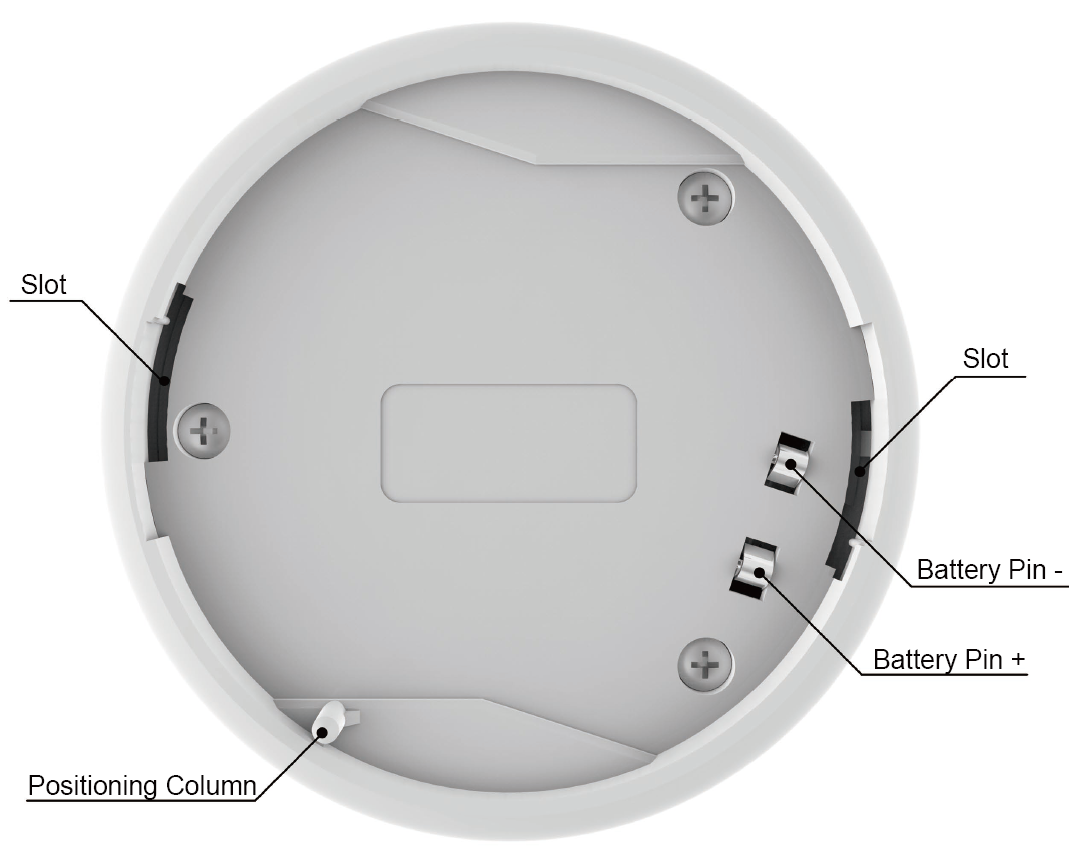

5.22 Aseta kiinnityslevyn koukku hälytyksen aukkoon, paikannuspylväs tulisi myös kohdistaa paikannusuran kanssa. Kierrä hälytystä myötäpäivään, kunnes se napsahtaa paikalleen.
Kuva 4
HUOMAUTUS: Jos et voi kääntää hälytystä hyökkäämällä koukua korttipaikkaan, tarkista, onko paikoituspylväs kohdistuu paikannusuran kanssa.
5.3 Suositellut paikkoja savuhälytysten ja paikkojen välttämiseksi
5.3.1 Suositeltavat paikkoja savuhälytyksiä varten
Asenna vähintään yksi savuhälytys joka makuuhuoneessa
Jos asennat savuhälytyksen kulkukanavaan, jonka leveys on alle 3 m, asenna se keskelle ja asenna yksi yksikkö 12 m.
Vähintään 1,5 m fluoresoiva lamppu tai neonvalo. (Sähköisen häiriön sattuessa).
Vähintään 3 metrin päässä kylpyhuoneesta.
Vähintään 6 metriä keittiöstä tai liesi.
Vähintään 30 cm lampista.
Etsi savuhälytys huoneen keskellä. Jos et voi, asenna se vähintään 1 metrin seinältä.

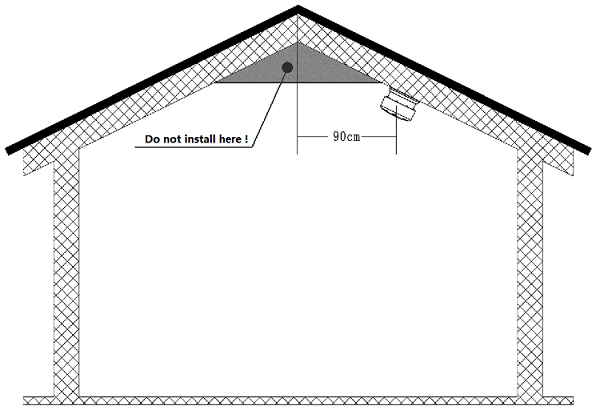

Jos asennat savuhälytyksen kaltevaan tai huippuneen kattoon, asennusasennon on oltava vähintään 90 cm korkeimmasta pisteestä.
5.3.2 Toimipaikat välttää
Autotallissa. Palamistuotteet ovat läsnä, kun aloitat autosi.
Lähellä raitista ilmavälineitä, faneja, ilmastointilaitteita tai muita vaatimattomia alueita.
Pölyisissä alueissa. Pölypartikkelit saattavat aiheuttaa häiriöhälyttimen tai hälytyksen epäonnistumisen. Hyönteisen näyttö voi vain estää osan hyönteistä tai pölystä.
Alueet, joissa on metallinen kilpi, joka estää RF-signaalin.
Alueella, jossa lämpötila voi laskea alle 0 ℃ tai nousta yli 40 ℃.
Kosteilla alueilla. Kylpyhuone. Keittiö.
6. Toiminto
6.1 Opi yhteyden muodostamiseen
Kiinnitä kaikki hälytykset, jotka on liitetty toisiinsa kiinnityslevyyn ja kierre myötäpäivään.
Ota yksi päällikkönä, paina Opi-painiketta vihreänä (signaalin merkkivalo
Vaihda punaisesta / vihreästä / ei-värinästä).
Ota toinen orjaksi, paina Opi-painiketta punaiseksi ja paina sitten
Master One 1-2 sekunnin testipainike, päällikön aloitus LED
Vilkkuva ja sitten pysähtyy, Samaan aikaan orja saa signaalin sitten punainen LED alkaa vilkkua ja hälyttää ja myöhemmin pysähtyä, mikä tarkoittaa, että nämä kaksi kappaletta on kytketty onnistuneesti.
HUOMAUTUS: Jos sinulla on enemmän paloja, jotka ovat yhteydessä toisiinsa samaan järjestelmään, toista viimeinen toiminta ja liitä ne päällikön kanssa,
Paina masterin oppimispainiketta Ei mitään värejä, kun kaikki laitteet on liitetty.
6.2 Testitoiminta:
Paina Master-painiketta ja älä vapauta (noin 10 sekuntia), kunnes orjat vastaanottavat signaalin ja hälytyksen yhdessä, testitoiminnolla on
on saatu päätökseen. Kun painat orjan testipainiketta, päällikkö tulee
Saat myös signaalin ja hälytyksen. Yhteenliittämisen oppiminen on valmis.
6.3 Poista muisti:
Paina Opi-painiketta vihreään tilaan jossain sekunnissa, LED alkaa vilkkua tarkoittaa, että muisti poistetaan.
Huom .1: Kaikilla tämän mallin savuhälytyksissä on langaton yhteenliittämistoiminto. Se vaatii vähintään kaksi savuhälytystä. Tehokkaan interlink-alueen sisällä voit yhdistää niin monta yksikköä kuin haluat. Suosittelemme, että opit yhteenliittämistoiminnon ennen kuin asennat tuotteen kattoon, jotta operaatio olisi tehokkaampi.
Huomautus2: Tämän tuotteen interlink-alue on ≥100m (avoin kenttä). Mutta koska eri rakenteilla on erilainen vaikutus lähetysetäisyyteen, jos on olemassa tuote, jota ei voida yhdistää, säädä tuotteen asennusasento.
6.4 Käyttötila
Testaus
Paina TEST-painiketta ja tuote syöttää hälytystilaan. Se tekee piippauksia, jotka ovat kovempia kuin 86 dB. Hälytysilmaisin (punainen) vilkkuu.
Valmiustila
Valmiustilassa savuhälytys havaitsee 10 sekunnin välein. Hälytysmerkkivalo vilkkuu 344 sekunnin välein osoittamaan, että savuhälytys toimii oikein. Kun se tuntee palamistuotteet, hälytys kuuluu. Ja hälytysilmaisin (punainen) vilkkuu samanaikaisesti, kunnes ilma on selvä.
Hiljaisuustila (alhainen herkkyys)
Kun se on hälytystilassa, paina Testi / Hush-painiketta ja tuote tulee hiljaisuustilaan. Hälytysilmaisin vilkkuu 9 sekunnin välein ja äänimerkkiä ei kuule, ellei savua denser. Se kestää noin 9 minuuttia. Testi / Hush-painikkeen painaminen lopettaa uudelleen hiljaisuustilan.
Alhainen jännite varoitus
Kun akun jännite on liian alhainen, tuote tekee lyhyitä äänimerkkejä 43 sekunnin välein käyttäjän varoittamiseksi, kunnes akun jännite täyttää savuhälytyksen työjännitteen.
Hälytyshistoria
Kun hälytysilmaisin (vihreä) vilkkuu 3 kertaa 43 sekunnin välein, mikä tarkoittaa hälytystä. Tarkista, onko palovaara havaita alue. Tämä merkki päättyy 24 tuntia myöhemmin.
Savun kammion rappeutuminen Varoitus
Työympäristö ja aika aiheuttavat savukammion rappeutua. Kun tuote tekee 3 lyhyttä piippausta 43 sekunnin välein, se ilmaisee yksikön loppuelämän. Sinun tulisi korvata savuhälytys uudella.
7. Huolto
7.1 Testaa savuhälytys joka viikko painamalla Testi-painiketta.
7.2 Puhdista savuhälytys kuivalla kankaalla. Älä koskaan käytä vettä, puhdistusaineita tai liuottimia puhdistamaan, koska ne voivat vahingoittaa laitetta. Estä vieraiden elin pääsemästä laitteeseen.
7.3 Jos savuhälytys ei toimi kunnolla, älä irrota laitetta itse. Pyydä ammattilaisten palvelua.
8. Poinit hylättyjen tuotteiden
8.1 Pakkausmateriaali on uusiutuva, joten käytä parasta kierrättää sitä.
8.2 Koska tämä tuote on sisäänrakennettu korvaava akku, tätä laitetta ei voida hylätä normaalilla kotitalouksien roskaa.
