KD-122LE SAMMAN Hälytys
Ohjekirja
Asiakirjan viite:QSP0701-B-2122LE-401
Versio:A / 2
Kirjoittaja:Liu XueyongPäivämäärä:2020.06.09
Tilintarkastaja:Fang YongdaPäivämäärä:2020.06.09
Hyväksymä:Pitkä XinlinPäivämäärä:2020.06.09
1. Lyhyt esittely
KD-122LE Langaton yhteensopivaa savuhälytys on kannettava, valosähköinen savuhälytys, jolla on alhainen virrankulutus. Sisäinen tarkka analoginen piiri ja digitaalinen piiri tekevät havaitsemistyöstä vakaampi ja luotettava. Siinä on yhteenliittämistoiminto radiotaajuisen linkin avulla, mikä tarkoittaa, kun yksi yksikkö tekee hälytyksen, muut yhteenliitetyt yksiköt interlink-alueella hälytys samanaikaisesti.
2. Tuotteen ominaisuudet
Valosähköinen savuntunnistus
Luotettava suorituskyky ja vähemmän haittahälyttimet
Tarkka analoginen piiri ja digitaalinen piiri
Matala virrankulutus
Pieni koko
Kannettava
Interlink Range> 100M (RF868MHZ Free Field)
3. Tekniset parametrit
Tekniset parametrit | Savun havaitseminen | |||
Jännite | DC1.5V * 2 AAA | |||
Alhainen akku varoitus | 2.2V | |||
Nykyinen | Hälytysvirta | Lepovirta | ||
≤120mA | ≤2ua | |||
Tilanäyttö | Valmiustila | LED (punainen) vilkkuu kerran 344 sekunnin välein, ei hälytysääniä | ||
Hälytystila tai testi | LED (punainen) vilkkuu ja jatkuva hälytys annetaan. | |||
Hiljaisuustila | LED (punainen) vilkkuu 10 sekunnin välein, ei hälytysäänen, automaattisesti lopettaa hiljaisuustila noin 9 minuuttia myöhemmin. | |||
Hälytysmuisti | LED (vihreä) vilkkuu 3 kertaa 43 sekunnin välein ja pysähtyy 24 tuntia myöhemmin. Ensimmäinen kerta, kun painat testipainiketta hälytyksen jälkeen, ilmaisin vihjee erityisellä hälytystilassa. | |||
Elämän loppu | LIFE-varoitus tehdään. Summeri piippaa 3 kertaa 43 sekunnin välein. | |||
Alhainen akku varoitus | LED (punainen) vilkkuu 344 sekunnin välein, piippaa noin 43 sekunnin välein. | |||
Hälytysvoima | ≥85dB / 3m | |||
Langaton yhteenliittäminen | Radiotaajuus | 868MHz | ||
Interlink-alue | ≥100m (vapaa kenttä) | |||
Yhteenliittämisen merkki | Punainen LED on vakaata tarkoittaa, että tuotteen on opittava. Vihreä LED on vakaata tarkoittaa, että tuote on valmis lähettämään tunnistuskoodin. Vihreä LED vilkkuu tarkoittaa yhteenliittämistä. | |||
Työskentelylämpötila | -10 ℃ ~ + 50 ℃ | |||
Ympäristön kosteus | ≤95% RH (ei kondensaatiota) | |||

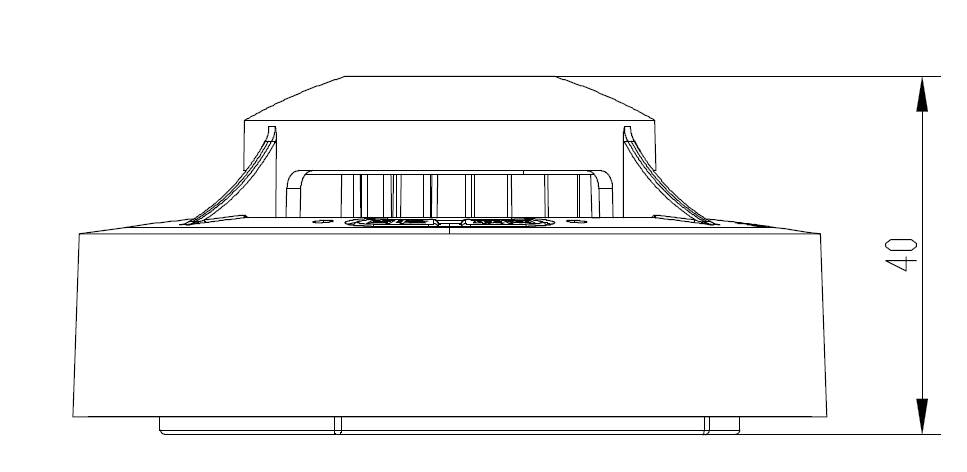

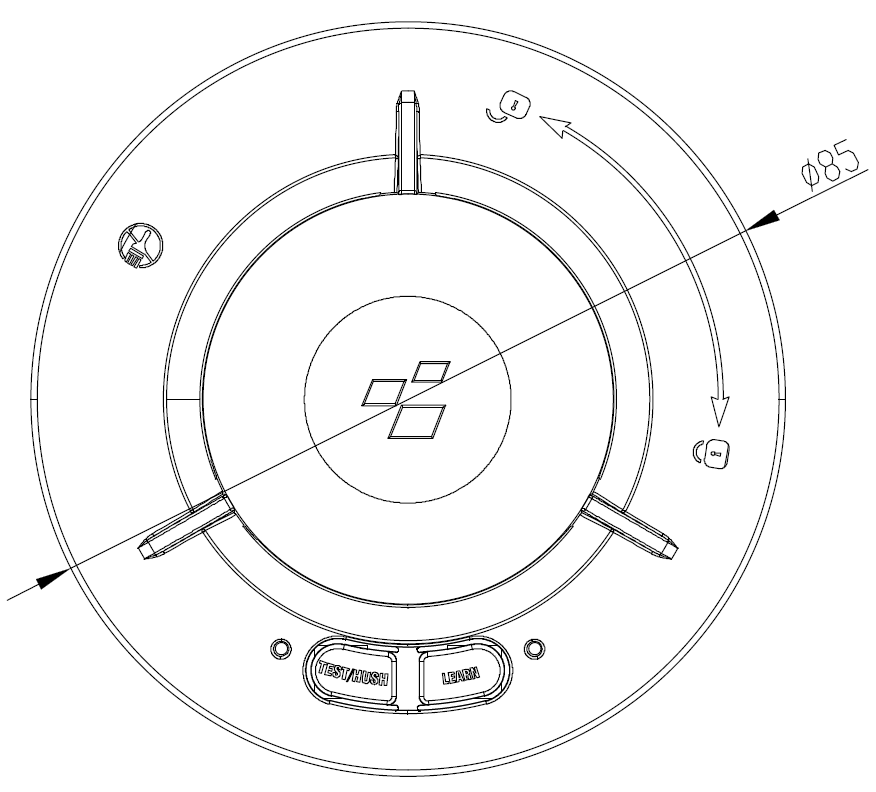

4. Ulkonäkö ja mitat (Kuva 1)
Kuvio 1
5. Asennus

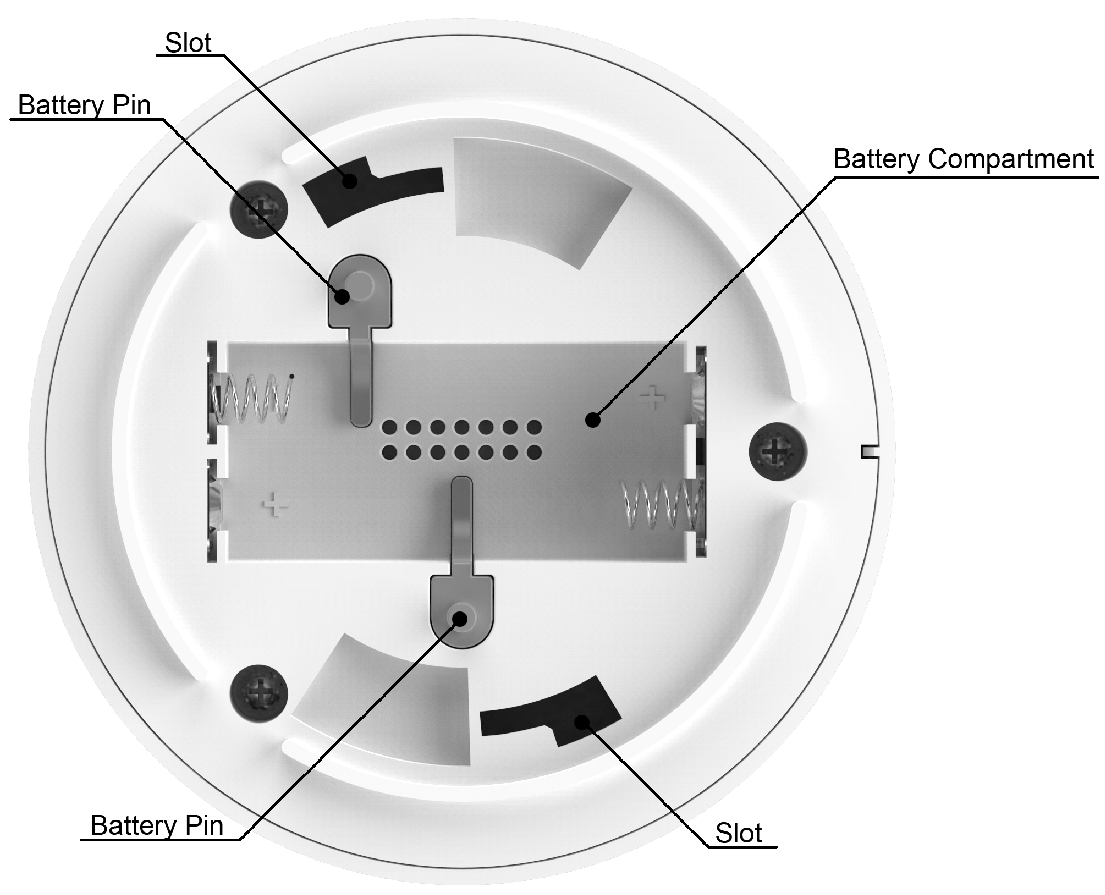

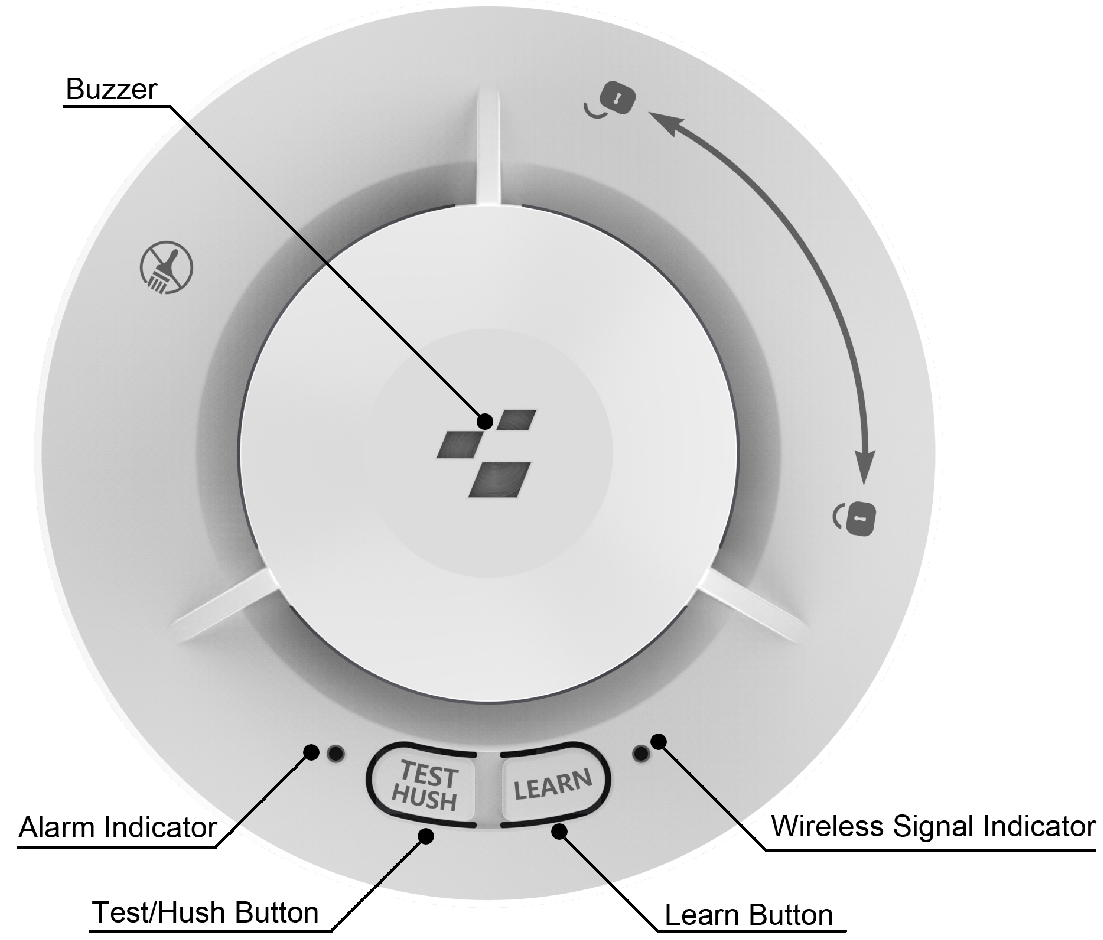

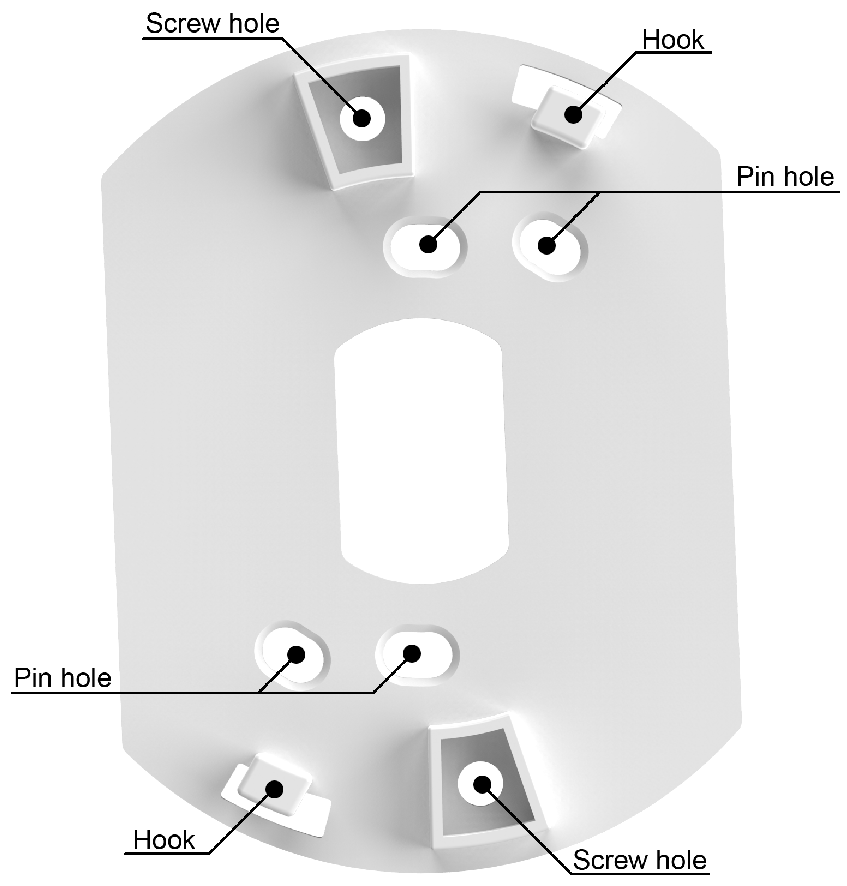

5.1 Toiminnallinen kaavio (Kuva 2)
Kuva 2
5.2 Asennusohjeet

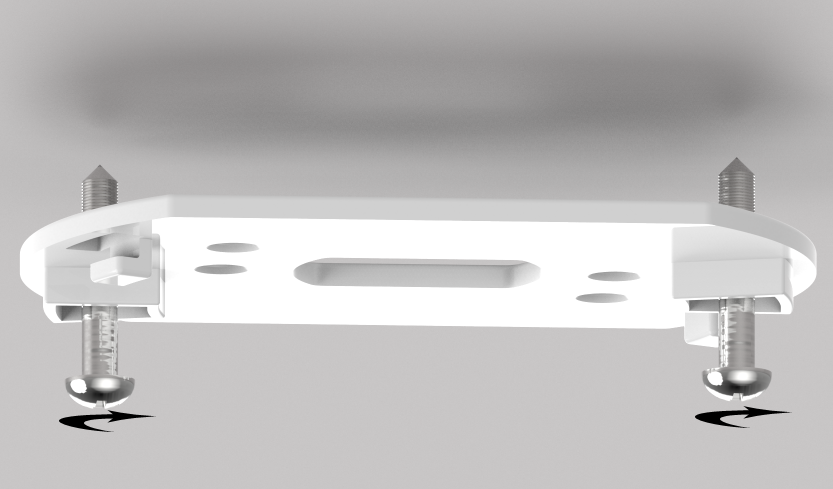

a. Pidä kiinnityslevyä valittuun asennusasentoon kattoon ja merkitse kahden ruuvin reikien keskus lyijykynällä. Poraa reikiä lyijykynän merkkien läpi ja käytä mukana olevia ruuveja ja ankkurit kiinnityslevyn kiinnittämiseksi.

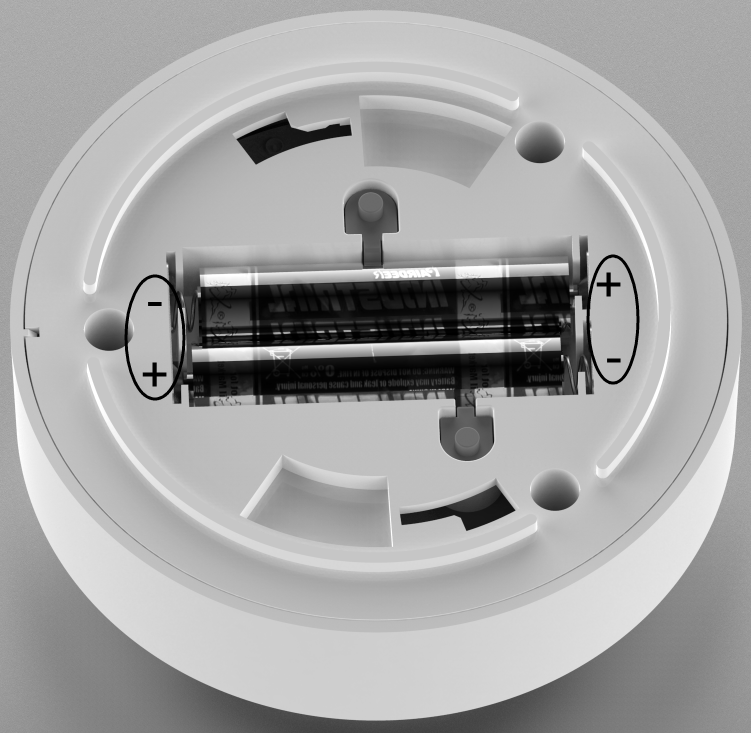

b. Asenna kuvion 3 mukaiset paristot, varmista, että napaisuus vastaa merkintöjä.

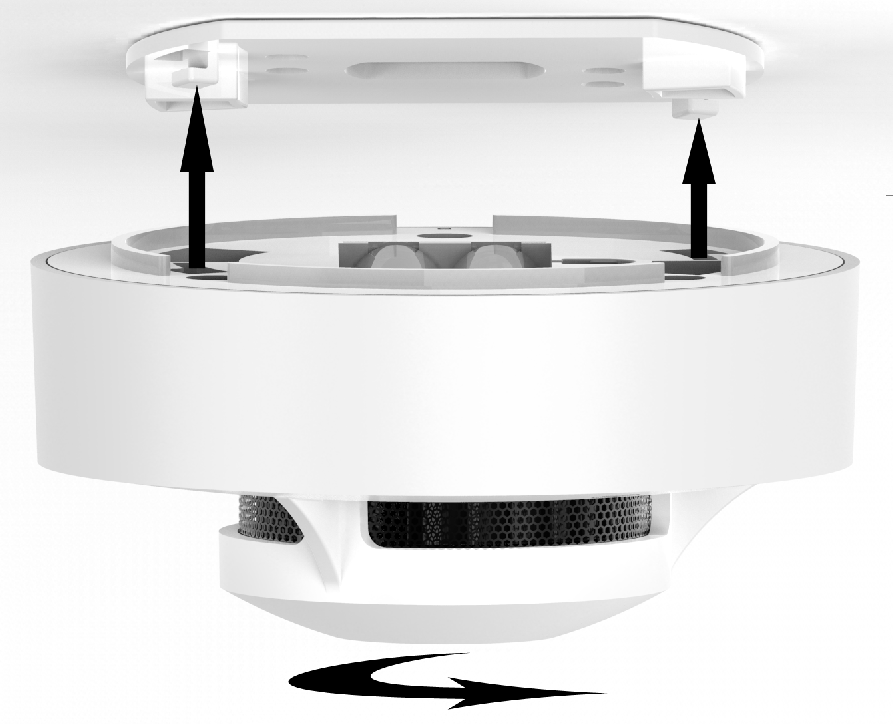

c. Aseta kiinnityslevyn koukut hälytyksen aukkoihin. Kierrä hälytystä myötäpäivään, kunnes se napsahtaa paikalleen. (Katso kuva 3)
d. Voit siirtää hälytyksen uuteen paikkaan kiertämällä hälytystä vastapäivään ja irrottamalla ruuvit ja toistetaan 5.2a-5.2C ohjeet uudessa paikassa.
Kuva 3
5.3 Akun vaihtaminen
Kun alhainen akku varoitus on tehty (katso kohta 6. Toiminto), vaihda paristot välittömästi.
Käännä hälytys vastapäivään ja irrota se kiinnityslevystä. Ota paristot ulos.
Käytä akkutyyppiä: LR03 / AAA.
Asenna uudet paristot 5.2b: n 5.2C mukaan.
Aina kun paristot vaihdetaan, testaa hälytyksen toiminta painamalla Testi-painiketta. Jos äänimerkkejä tehdään, se tarkoittaa, että tuote toimii oikein.
5.4 Suositellut paikkoja savuhälytysten ja paikkojen välttämiseksi
a. Suositeltavat paikkoja savuhälytyksiä varten
Asenna vähintään yksi savuhälytys joka makuuhuoneessa.
Jos asennat savuhälytyksen kulkukanavaan, jonka leveys on alle 3 m, asenna se keskelle ja asenna yksi yksikkö 12 m.
Vähintään 1,5 m fluoresoiva lamppu tai neonvalo. (Sähköisen häiriön sattuessa).
Vähintään 3 metrin päässä kylpyhuoneesta.
Vähintään 6 metriä keittiöstä tai liesi.
Vähintään 30 cm lampista.

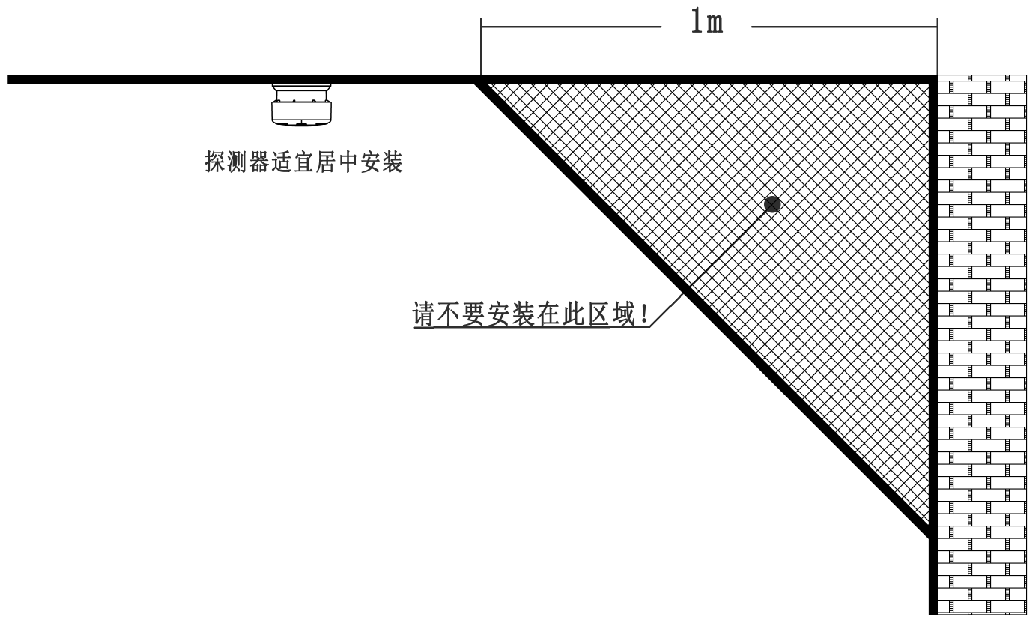

Etsi savuhälytys huoneen keskellä. Jos et voi, asenna se vähintään 1 metrin seinältä.
Jos asennat savuhälytyksen kaltevaan tai huippuneen kattoon, asennusasennon on oltava vähintään 90 cm korkeimmasta pisteestä.
b. Välttää paikat
Autotallissa. Palamistuotteet ovat läsnä, kun aloitat autosi.
Lähellä raitista ilmavälineitä, faneja, ilmastointilaitteita tai muita vaatimattomia alueita.
Pölyisissä alueissa. Pölypartikkelit saattavat aiheuttaa häiriöhälyttimen tai hälytyksen epäonnistumisen. Hyönteisen näyttö voi vain estää osan hyönteistä tai pölystä.
Alueet, joissa on metallinen kilpi, joka estää RF-signaalin.
Alueella, jossa lämpötila voi laskea alle 0 ℃ tai nousta yli 40 ℃.
Kosteilla alueilla. Kylpyhuone. Keittiö.
6. Toiminto
A. Opi yhteenliittämään
Huom .1: Kaikilla tämän mallin savuhälytyksissä on langaton yhteenliittämistoiminto. Se vaatii vähintään kaksi savuhälytystä. Tehokkaan interlink-alueen sisällä 100 yksikköä voidaan liittää yhteen. Suosittelemme täydellistä yhteenliittämistä, ennen kuin asennat tuotteen kattoon, jotta operaatio olisi tehokkaampi.
HUOMAUTUS2: Tämän tuotteen interlink-alue on ≥100m (vapaa kenttä). Mutta koska eri rakenteilla on erilainen vaikutus lähetysetäisyyteen, jos on olemassa tuote, jota ei voida yhdistää, säädä tuotteen asennusasento.
1. Kiinnitä kaikki tuotteet, jotka on yhdistettävä kiinnityslevyille ja kierre myötäpäivään. Sitten nämä yksiköt tulevat valmiustilaan. Mutta ne eivät ole toisiinsa yhteydessä toisiinsa.
2. Valitse yksi tuote isäntänä ja kaksinkertaistaa OPET-painiketta. Langaton signaalin merkkivalo (oppia-painikkeen vieressä) on vihreä.
3. Valitse muut tuotteet, jotka on liitetty toisiinsa. Paina kunkin yksikön OPET-painiketta ja langattoman signaalin ilmaisin on punainen. Tämä tarkoittaa, että näiden yksiköiden koodi lähetetään isäntälle välittömästi.
4. Paina isäntän testipainiketta ja se tekee piippausta. Jos muut yhteenliitettyjä yksiköitä vastaanottaa koodisignaalia, langaton signaalin merkkivalo (vihreä LED) oppialuvun vieressä vilkkua ja äänimerkkejä tehdään. Sitten yhteenliittämisen oppiminen on valmis.
5. Kun kaikki toiminnot ovat valmiit, yksiköt tulevat valmiustilaan 1 minuuttiin myöhemmin. Tai voit painaa kunkin yksikön OPET-painiketta, jotta langattoman signaalin merkkivalo sammuu.
6. Jos haluat peruuttaa tiettyyn yksikön yhteenliittämisen, pidä OPET-painiketta vähintään 3 sekunnin ajan, kunnes langattoman signaalin merkkivalo vilkkuu nopeasti.
B. Käyttötila
Testata
Paina TEST-painiketta ja tuote syöttää hälytystilaan. Se tekee piippauksia, jotka ovat kovempia kuin 86 dB. Hälytysilmaisin (punainen) vilkkuu.
Valmiustila
Valmiustilassa savuhälytys havaitsee 10 sekunnin välein. Hälytysmerkkivalo vilkkuu 344 sekunnin välein osoittamaan, että savuhälytys toimii oikein. Kun se tuntee palamistuotteet, hälytys kuuluu. Ja hälytysilmaisin (punainen) vilkkuu samanaikaisesti, kunnes ilma on selvä.
Hiljaisuustila
Kun se on hälytystilassa, paina Testi / Hush-painiketta ja tuote tulee hiljaisuustilaan. Hälytysilmaisin vilkkuu 9 sekunnin välein ja äänimerkkiä ei kuule, ellei savua denser. Se kestää noin 9 minuuttia. Testi- / hush-painikkeen painaminen ja pitäminen useiden sekunnin ajan lopettaa hiljaisuustilan.
Alhainen akku varoitus
Kun akun jännite on liian alhainen, tuote tekee lyhyitä äänimerkkejä 43 sekunnin välein käyttäjän varoittamiseksi, kunnes akun jännite täyttää savuhälytyksen työjännitteen.
Hälytyshistoria
Kun hälytysilmaisin (vihreä) vilkkuu 3 kertaa 43 sekunnin välein, se tarkoittaa, että hälytys on tehty ennen. Tarkista, onko palovaara havaita alue. Tämä merkki päättyy 24 tuntia myöhemmin.
Savun kammion rappeutuminen Varoitus
Työympäristö ja aika aiheuttavat savukammion rappeutua. Kun tuote tekee 3 lyhyttä piippausta 43 sekunnin välein, se ilmaisee yksikön loppuelämän. Sinun tulisi korvata savuhälytys uudella.
7. Huolto
7.1 Testaa savuhälytys joka viikko painamalla Testi-painiketta.
7.2 Puhdista savuhälytys kuivalla kankaalla joka viikko. Älä koskaan käytä vettä, puhdistusaineita tai liuottimia puhdistamaan, koska ne voivat vahingoittaa laitetta. Estä vieraiden elin pääsemästä laitteeseen.
7.3 Jos savuhälytys ei toimi kunnolla, älä irrota laitetta itse. Pyydä ammattilaisten palvelua.
7.4 Kun loppukäytössä varoitus on tehty, älä käytä tuotetta enää. Vaihda se uudella.
8. Poinit hylättyjen tuotteiden
8.1 Pakkausmateriaali on uusiutuva, joten käytä parasta kierrättää sitä.
8.2 Käytettäviä paristoja ja jätteitä ei voida hylätä normaalilla kotitalouksien roskaa.
