KD-122LC-savuhälytys
Ohjekirja
Asiakirjan viite:QSP0701-A-122L3-401
Versio:A / 0
Kirjoittaja:Liu Xueyong Date: 2019.02.18
Tilintarkastaja:Fang Yongda Päivämäärä: 2019.02.18
Hyväksymä:Pitkä Xinlin Date: 2019.02.18
1. Lyhyt esittely
KD-122LC Langaton yhteensopivaa savukalustoa on valosähköinen savuhälytys, jolla on pieni virrankulutus. Sisäinen tarkka analoginen piiri ja digitaalinen piiri tekevät havaitsemistyöstä vakaampi ja luotettava. Siinä on yhteenliittämistoiminto radiotaajuisen linkin avulla, mikä tarkoittaa, kun yksi yksikkö tekee hälytyksen, muut yhteenliitetyt yksiköt interlink-alueella hälytys samanaikaisesti. Tällä tuotteella on pieni tilavuus ja sisäänrakennettu suurikapasiteetti akku voi tarjota käyttöikä 10 vuotta.
2. Tuotteen ominaisuudet
Valosähköinen savuntunnistus
Luotettava suorituskyky ja vähemmän haittahälyttimet
Tarkka analoginen piiri ja digitaalinen piiri
Matala virrankulutus
Pieni koko
Sisäänrakennettu radiotaajuusmoduuli
Käyttöikä 10 vuotta
3. Tekniset parametrit
Tekniset parametrit | Savun havaitseminen | |||
Jännite | DC3V (Sisäänrakennettu CP605050) | |||
Alhainen akku varoitus | 2.2V | |||
Nykyinen | Hälytysvirta | Lepovirta | ||
≤120mA | ≤2ua | |||
Tilanäyttö | Valmiustila | LED (punainen) vilkkuu kerran 344 sekunnin välein, ei hälytysääniä | ||
Hälytystila tai testi | LED (punainen) vilkkuu ja jatkuva hälytys annetaan. | |||
Hiljaisuustila | LED (punainen) vilkkuu 9 sekunnin välein, ei hälytysääniä, automaattisesti lopettaa hiljaisuustila noin 8,6 minuuttia myöhemmin. | |||
Yhteenliittäminen | LED (vihreä) on vakaata tarkoittaa, että tuote on valmis vastaanottamaan tietoja muista yksiköistä, jotka on liitetty toisiinsa. LED (vihreä) vilkkuminen nopeasti tarkoittaa, että tiedot on vastaanotettu. | |||
Elämän loppu | Virran jälkeen ja työskentelyn jälkeen 10 vuotta, eliniän varoitus tehdään. Summeri piippaa 3 kertaa 43 sekunnin välein. | |||
Alhainen akku varoitus | LED (punainen) vilkkuu 344 sekunnin välein, piippaa noin 43 sekunnin välein. | |||
Hälytysvoima | ≥85dB / 3m | |||
Työskentelylämpötila | -10 ℃ ~ + 50 ℃ | |||
Ympäristön kosteus | ≤95% RH (ei kondensaatiota) | |||
Langaton yhteenliittäminen | Radiotaajuus | 868,3MHz | ||
Interlink-alue | ≥100m (vapaa kenttä) |

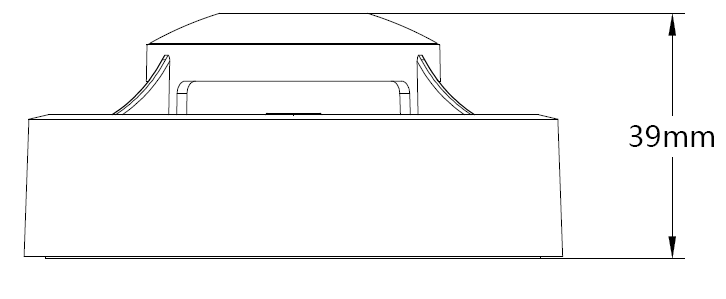

4. Ulkonäkö ja mitat (Kuva 1)
Kuvio 1
5. Asennus

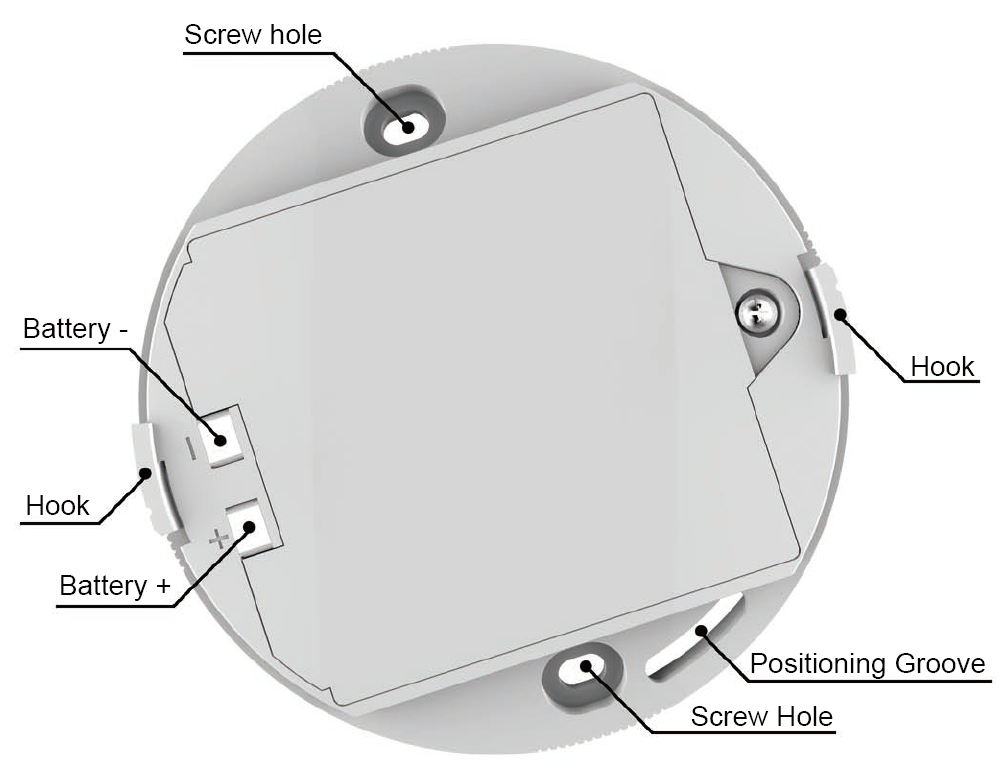

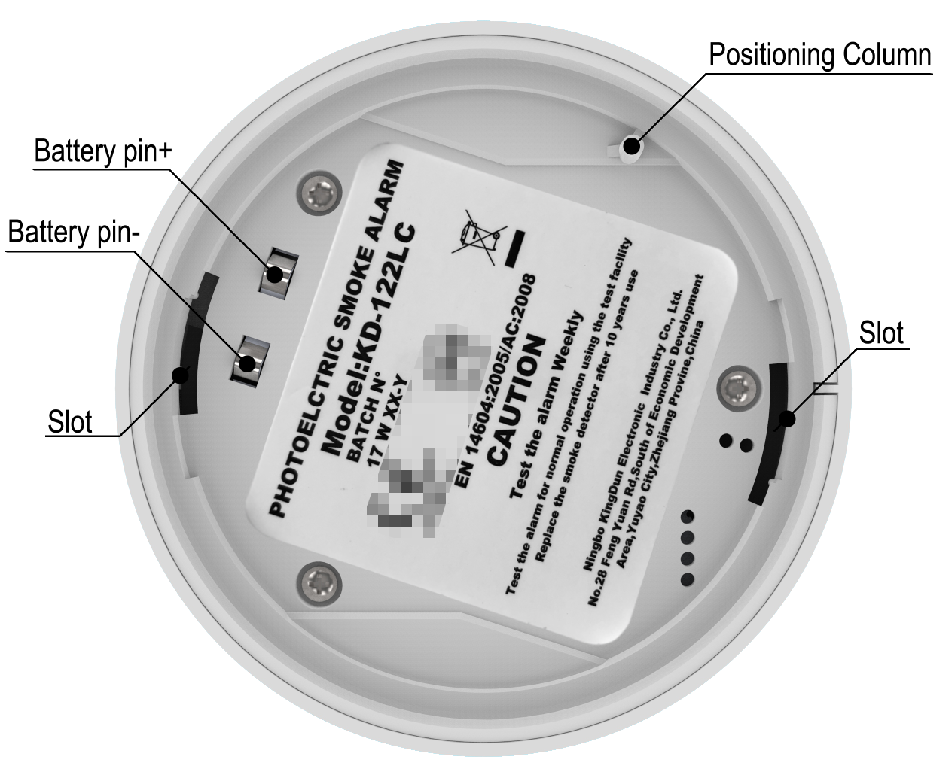

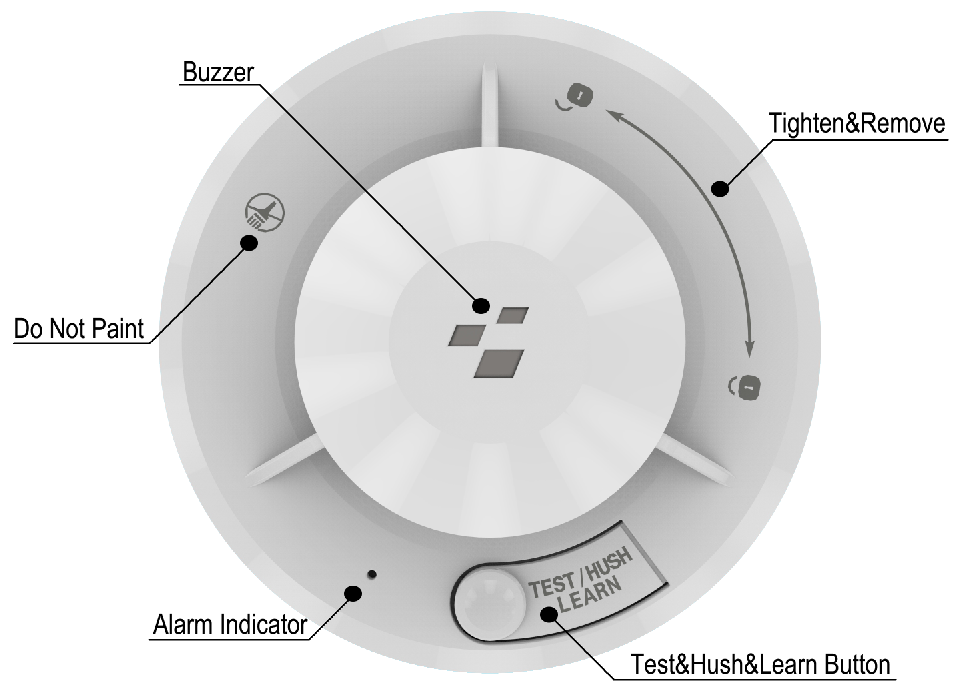

5.1 Toiminnallinen kaavio (Kuva 2)
Kuva 2
5.2 Asennusohjeet
a. Pidä kiinnityslevyä valittuun asennusasentoon kattoon ja merkitse kahden ruuvin reikien keskus lyijykynällä. Poraa reikiä lyijykynän merkkien läpi ja käytä mukana olevia ruuveja ja ankkurit kiinnityslevyn kiinnittämiseksi.

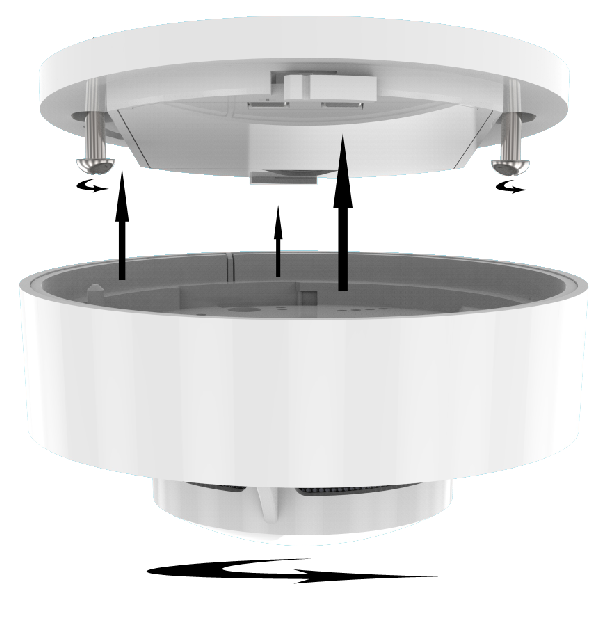

b. Aseta kiinnityslevyn koukut hälytyksen aukkoihin, paikannuspylväs tulisi myös kohdistaa paikannusuran kanssa. Kierrä hälytystä myötäpäivään, kunnes se napsahtaa paikalleen. (Katso kuva 3)
Kuva 3
HUOMAUTUS: Jos et voi kääntää hälytystä hyödyntää koukkuja lähtöpaikkoihin, tarkista, onko paikannuspylväs kohdistuu paikannusuraan.
5.3 Suositellut paikkoja savuhälytysten ja paikkojen välttämiseksi
a. Suositeltavat paikkoja savuhälytyksiä varten
Asenna vähintään yksi savuhälytys joka makuuhuoneessa.
Jos asennat savuhälytyksen kulkukanavaan, jonka leveys on alle 3 m, asenna se keskelle ja asenna yksi yksikkö 12 m.
Vähintään 1,5 m fluoresoiva lamppu tai neonvalo. (Sähköisen häiriön sattuessa).
Vähintään 3 metrin päässä kylpyhuoneesta.
Vähintään 6 metriä keittiöstä tai liesi.
Vähintään 30 cm lampista.

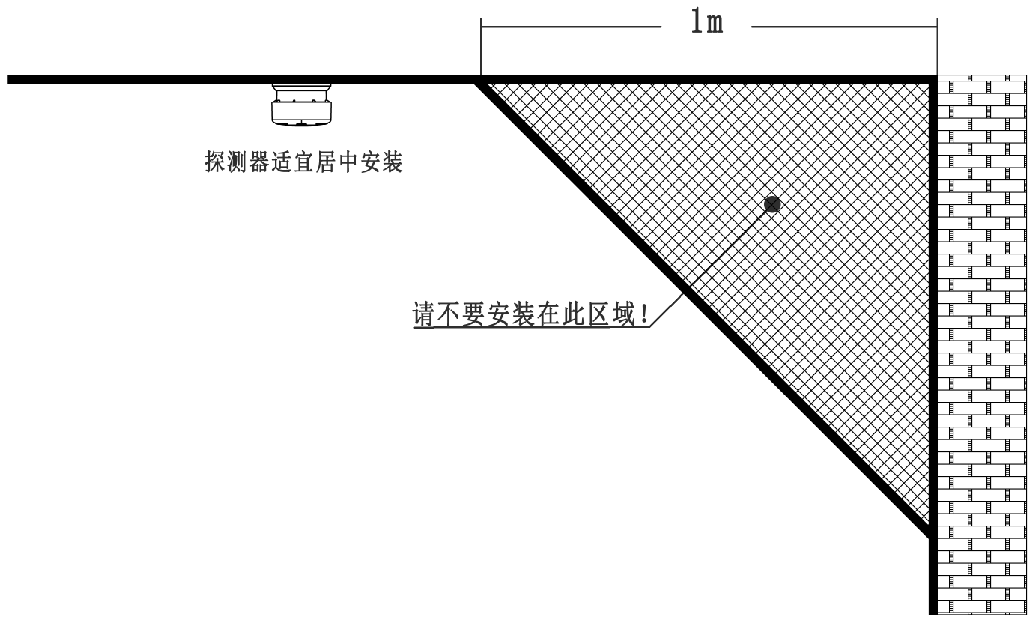

Etsi savuhälytys huoneen keskellä. Jos et voi, asenna se vähintään 1 metrin seinältä.

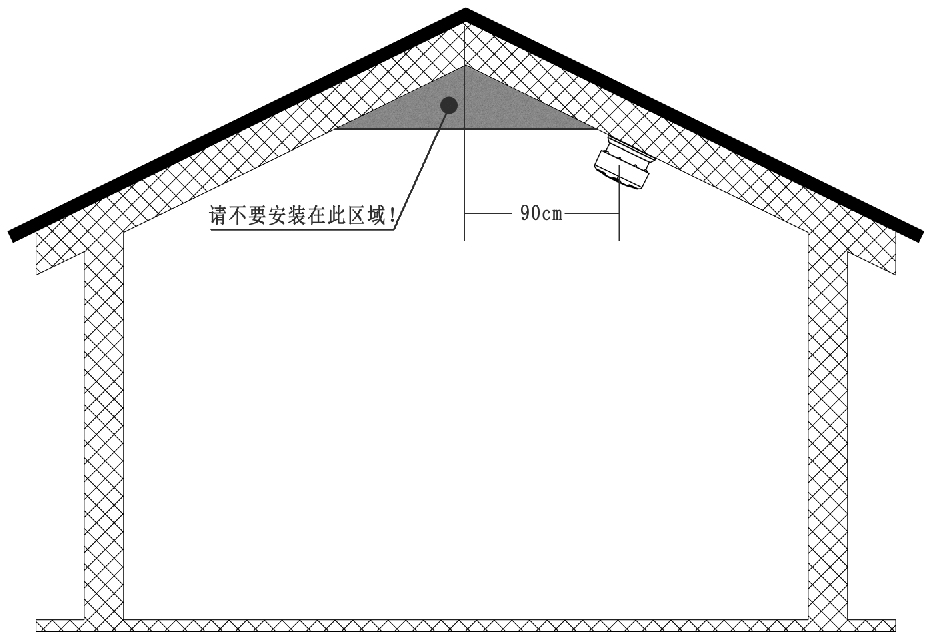

Jos asennat savuhälytyksen kaltevaan tai huippuneen kattoon, asennusasennon on oltava vähintään 90 cm korkeimmasta pisteestä.
b. Välttää paikat
Autotallissa. Palamistuotteet ovat läsnä, kun aloitat autosi.
Lähellä raitista ilmavälineitä, faneja, ilmastointilaitteita tai muita vaatimattomia alueita.
Pölyisissä alueissa. Pölypartikkelit saattavat aiheuttaa häiriöhälyttimen tai hälytyksen epäonnistumisen. Hyönteisen näyttö voi vain estää osan hyönteistä tai pölystä.
Alueella, jossa lämpötila voi laskea alle 0 ℃ tai nousta yli 40 ℃.
Kosteilla alueilla. Kylpyhuone. Keittiö.
Alueet, joissa on metallinen kilpi, joka estää RF-signaalin.
6. Toiminto
A. Käyttötila
Testata
Paina ja pidä TEST-painiketta painettuna ja tuote syöttää hälytystilaan. Se tekee piippauksia, jotka ovat kovempia kuin 86 dB. Hälytysilmaisin (punainen) vilkkuu.
Valmiustila
Valmiustilassa savuhälytys havaitsee 10 sekunnin välein. Hälytysmerkkivalo vilkkuu 344 sekunnin välein osoittamaan, että savuhälytys toimii oikein. Kun se tuntee palamistuotteet, hälytys kuuluu. Ja hälytysilmaisin (punainen) vilkkuu samanaikaisesti, kunnes ilma on selvä.
Hiljaisuustila
Kun se on hälytystilassa tai valmiustilassa, pidä TEST-painiketta painettuna ja hälytys tulee hiljaisuustilaan. Hälytysilmaisin (punainen) vilkkuu 9 sekunnin välein ja äänimerkkiä ei kuule. Se kestää noin 8,6 minuuttia. Testi- / hush-painikkeen painaminen ja pitäminen useiden sekunnin ajan lopettaa hiljaisuustilan.
Alhainen akku varoitus
Kun akun jännite on liian alhainen, tuote tekee lyhyitä äänimerkkejä 43 sekunnin välein käyttäjän varoittamiseksi, kunnes akun jännite täyttää savuhälytyksen työjännitteen.
Savun kammion rappeutuminen Varoitus
Työympäristö ja aika aiheuttavat savukammion rappeutua. Kun tuote tekee 3 lyhyttä piippausta 43 sekunnin välein, se ilmaisee yksikön loppuelämän. Sinun tulisi korvata savuhälytys uudella.
B. Opi yhteenliittämään
Huom .1: Kaikilla tämän mallin savuhälytyksissä on langaton yhteenliittämistoiminto. Se vaatii vähintään kaksi savuhälytystä. Tehokkaan interlink-alueen sisällä 100 yksikköä voidaan liittää yhteen. Suosittelemme täydellistä yhteenliittämistä, ennen kuin asennat tuotteen kattoon, jotta operaatio olisi tehokkaampi.
HUOMAUTUS2: Tämän tuotteen interlink-alue on ≥100m (vapaa kenttä). Mutta koska eri rakenteilla on erilainen vaikutus lähetysetäisyyteen, jos on olemassa tuote, jota ei voida yhdistää, säädä tuotteen asennusasento.
Kiinnitä kaikki hälytykset, jotka on liitetty toisiinsa kiinnityslevyyn ja kierre myötäpäivään. Sitten savuhälytys tulee valmiustilaan. Mutta nämä yksiköt eivät ole toisiinsa yhteydessä toisiinsa.
Valitse yksi tuote isäntänä ja kaksinkertaistaa testipainiketta. Hälytysindikaattori (vihreä) on vakaa, mikä tarkoittaa, että se on valmis vastaanottamaan tietoja muista yksiköistä laajennuksina, jotka on liitetty toisiinsa.
Valitse toinen tuote, joka on yhdistettävä, kaksinkertaista painamalla testipainiketta. Sekä isännän että laajennuksen hälytysindikaattorit (vihreä) vilkkuu nopeasti useita kertoja, mikä tarkoittaa, että ne ovat yhteenliittäneet onnistuneesti. Voit toistaa tämän toiminnon yhdistää useampia yksiköitä. Yksi minuutti myöhemmin isännän hälytysindikaattori (vihreä) on pois päältä, mikä tarkoittaa, että laite siirtyy normaaliin valmiustilan.
Yhdistetyssä järjestelmässä, kun yksi yksikkö aisti savua, tämän laitteen hälytysilmaisin (punainen) vilkkuu piippauksin. Jäljellä olevien yhteenliitettyjen yksiköiden hälytysindikaattorit (vihreät) vilkkuu piippauksin.
C. Peruuta yhteenliittäminen
Jos haluat peruuttaa tiettyyn yksikön yhteenliittämistoiminnon, kaksinkertaistaa testipainiketta. Mutta älä vapauta painiketta toisen kerran, pidä sitä noin 5 sekunnin ajan, kunnes hälytysilmaisin (vihreä) vilkkuu nopeasti useita kertoja. Tämä tarkoittaa, että olet peruuttanut yhteenliittämisen onnistuneesti.
7. Huolto
7.1 Testaa savuhälytys joka viikko painamalla Testi-painiketta.
7.2 Puhdista savuhälytys kuivalla kankaalla joka viikko. Älä koskaan käytä vettä, puhdistusaineita tai liuottimia puhdistamaan, koska ne voivat vahingoittaa laitetta. Estä vieraiden elin pääsemästä laitteeseen.
7.3 Jos savuhälytys ei toimi kunnolla, älä irrota laitetta itse. Pyydä ammattilaisten palvelua.
8. Poinit hylättyjen tuotteiden
8.1 Pakkausmateriaali on uusiutuva, joten käytä parasta kierrättää sitä.
8.2 Koska tämä tuote on sisäänrakennettu korvaava akku, tätä laitetta ei voida hylätä normaalilla kotitalouksien roskaa.
KD-122LC-savuhälytys
Ohjekirja
Asiakirjan viite:QSP0701-A-122L3-401
Versio:A / 0
Kirjoittaja:Liu Xueyong Date: 2019.02.18
Tilintarkastaja:Fang Yongda Päivämäärä: 2019.02.18
Hyväksymä:Pitkä Xinlin Date: 2019.02.18
1. Lyhyt esittely
KD-122LC Langaton yhteensopivaa savukalustoa on valosähköinen savuhälytys, jolla on pieni virrankulutus. Sisäinen tarkka analoginen piiri ja digitaalinen piiri tekevät havaitsemistyöstä vakaampi ja luotettava. Siinä on yhteenliittämistoiminto radiotaajuisen linkin avulla, mikä tarkoittaa, kun yksi yksikkö tekee hälytyksen, muut yhteenliitetyt yksiköt interlink-alueella hälytys samanaikaisesti. Tällä tuotteella on pieni tilavuus ja sisäänrakennettu suurikapasiteetti akku voi tarjota käyttöikä 10 vuotta.
2. Tuotteen ominaisuudet
Valosähköinen savuntunnistus
Luotettava suorituskyky ja vähemmän haittahälyttimet
Tarkka analoginen piiri ja digitaalinen piiri
Matala virrankulutus
Pieni koko
Sisäänrakennettu radiotaajuusmoduuli
Käyttöikä 10 vuotta
3. Tekniset parametrit
Tekniset parametrit | Savun havaitseminen | |||
Jännite | DC3V (Sisäänrakennettu CP605050) | |||
Alhainen akku varoitus | 2.2V | |||
Nykyinen | Hälytysvirta | Lepovirta | ||
≤120mA | ≤2ua | |||
Tilanäyttö | Valmiustila | LED (punainen) vilkkuu kerran 344 sekunnin välein, ei hälytysääniä | ||
Hälytystila tai testi | LED (punainen) vilkkuu ja jatkuva hälytys annetaan. | |||
Hiljaisuustila | LED (punainen) vilkkuu 9 sekunnin välein, ei hälytysääniä, automaattisesti lopettaa hiljaisuustila noin 8,6 minuuttia myöhemmin. | |||
Yhteenliittäminen | LED (vihreä) on vakaata tarkoittaa, että tuote on valmis vastaanottamaan tietoja muista yksiköistä, jotka on liitetty toisiinsa. LED (vihreä) vilkkuminen nopeasti tarkoittaa, että tiedot on vastaanotettu. | |||
Elämän loppu | Virran jälkeen ja työskentelyn jälkeen 10 vuotta, eliniän varoitus tehdään. Summeri piippaa 3 kertaa 43 sekunnin välein. | |||
Alhainen akku varoitus | LED (punainen) vilkkuu 344 sekunnin välein, piippaa noin 43 sekunnin välein. | |||
Hälytysvoima | ≥85dB / 3m | |||
Työskentelylämpötila | -10 ℃ ~ + 50 ℃ | |||
Ympäristön kosteus | ≤95% RH (ei kondensaatiota) | |||
Langaton yhteenliittäminen | Radiotaajuus | 868,3MHz | ||
Interlink-alue | ≥100m (vapaa kenttä) |
4. Ulkonäkö ja mitat (Kuva 1)
Kuvio 1
5. Asennus
5.1 Toiminnallinen kaavio (Kuva 2)
Kuva 2
5.2 Asennusohjeet
a. Pidä kiinnityslevyä valittuun asennusasentoon kattoon ja merkitse kahden ruuvin reikien keskus lyijykynällä. Poraa reikiä lyijykynän merkkien läpi ja käytä mukana olevia ruuveja ja ankkurit kiinnityslevyn kiinnittämiseksi.
b. Aseta kiinnityslevyn koukut hälytyksen aukkoihin, paikannuspylväs tulisi myös kohdistaa paikannusuran kanssa. Kierrä hälytystä myötäpäivään, kunnes se napsahtaa paikalleen. (Katso kuva 3)
Kuva 3
HUOMAUTUS: Jos et voi kääntää hälytystä hyödyntää koukkuja lähtöpaikkoihin, tarkista, onko paikannuspylväs kohdistuu paikannusuraan.
5.3 Suositellut paikkoja savuhälytysten ja paikkojen välttämiseksi
a. Suositeltavat paikkoja savuhälytyksiä varten
Asenna vähintään yksi savuhälytys joka makuuhuoneessa.
Jos asennat savuhälytyksen kulkukanavaan, jonka leveys on alle 3 m, asenna se keskelle ja asenna yksi yksikkö 12 m.
Vähintään 1,5 m fluoresoiva lamppu tai neonvalo. (Sähköisen häiriön sattuessa).
Vähintään 3 metrin päässä kylpyhuoneesta.
Vähintään 6 metriä keittiöstä tai liesi.
Vähintään 30 cm lampista.
Etsi savuhälytys huoneen keskellä. Jos et voi, asenna se vähintään 1 metrin seinältä.
Jos asennat savuhälytyksen kaltevaan tai huippuneen kattoon, asennusasennon on oltava vähintään 90 cm korkeimmasta pisteestä.
b. Välttää paikat
Autotallissa. Palamistuotteet ovat läsnä, kun aloitat autosi.
Lähellä raitista ilmavälineitä, faneja, ilmastointilaitteita tai muita vaatimattomia alueita.
Pölyisissä alueissa. Pölypartikkelit saattavat aiheuttaa häiriöhälyttimen tai hälytyksen epäonnistumisen. Hyönteisen näyttö voi vain estää osan hyönteistä tai pölystä.
Alueella, jossa lämpötila voi laskea alle 0 ℃ tai nousta yli 40 ℃.
Kosteilla alueilla. Kylpyhuone. Keittiö.
Alueet, joissa on metallinen kilpi, joka estää RF-signaalin.
6. Toiminto
A. Käyttötila
Testata
Paina ja pidä TEST-painiketta painettuna ja tuote syöttää hälytystilaan. Se tekee piippauksia, jotka ovat kovempia kuin 86 dB. Hälytysilmaisin (punainen) vilkkuu.
Valmiustila
Valmiustilassa savuhälytys havaitsee 10 sekunnin välein. Hälytysmerkkivalo vilkkuu 344 sekunnin välein osoittamaan, että savuhälytys toimii oikein. Kun se tuntee palamistuotteet, hälytys kuuluu. Ja hälytysilmaisin (punainen) vilkkuu samanaikaisesti, kunnes ilma on selvä.
Hiljaisuustila
Kun se on hälytystilassa tai valmiustilassa, pidä TEST-painiketta painettuna ja hälytys tulee hiljaisuustilaan. Hälytysilmaisin (punainen) vilkkuu 9 sekunnin välein ja äänimerkkiä ei kuule. Se kestää noin 8,6 minuuttia. Testi- / hush-painikkeen painaminen ja pitäminen useiden sekunnin ajan lopettaa hiljaisuustilan.
Alhainen akku varoitus
Kun akun jännite on liian alhainen, tuote tekee lyhyitä äänimerkkejä 43 sekunnin välein käyttäjän varoittamiseksi, kunnes akun jännite täyttää savuhälytyksen työjännitteen.
Savun kammion rappeutuminen Varoitus
Työympäristö ja aika aiheuttavat savukammion rappeutua. Kun tuote tekee 3 lyhyttä piippausta 43 sekunnin välein, se ilmaisee yksikön loppuelämän. Sinun tulisi korvata savuhälytys uudella.
B. Opi yhteenliittämään
Huom .1: Kaikilla tämän mallin savuhälytyksissä on langaton yhteenliittämistoiminto. Se vaatii vähintään kaksi savuhälytystä. Tehokkaan interlink-alueen sisällä 100 yksikköä voidaan liittää yhteen. Suosittelemme täydellistä yhteenliittämistä, ennen kuin asennat tuotteen kattoon, jotta operaatio olisi tehokkaampi.
HUOMAUTUS2: Tämän tuotteen interlink-alue on ≥100m (vapaa kenttä). Mutta koska eri rakenteilla on erilainen vaikutus lähetysetäisyyteen, jos on olemassa tuote, jota ei voida yhdistää, säädä tuotteen asennusasento.
Kiinnitä kaikki hälytykset, jotka on liitetty toisiinsa kiinnityslevyyn ja kierre myötäpäivään. Sitten savuhälytys tulee valmiustilaan. Mutta nämä yksiköt eivät ole toisiinsa yhteydessä toisiinsa.
Valitse yksi tuote isäntänä ja kaksinkertaistaa testipainiketta. Hälytysindikaattori (vihreä) on vakaa, mikä tarkoittaa, että se on valmis vastaanottamaan tietoja muista yksiköistä laajennuksina, jotka on liitetty toisiinsa.
Valitse toinen tuote, joka on yhdistettävä, kaksinkertaista painamalla testipainiketta. Sekä isännän että laajennuksen hälytysindikaattorit (vihreä) vilkkuu nopeasti useita kertoja, mikä tarkoittaa, että ne ovat yhteenliittäneet onnistuneesti. Voit toistaa tämän toiminnon yhdistää useampia yksiköitä. Yksi minuutti myöhemmin isännän hälytysindikaattori (vihreä) on pois päältä, mikä tarkoittaa, että laite siirtyy normaaliin valmiustilan.
Yhdistetyssä järjestelmässä, kun yksi yksikkö aisti savua, tämän laitteen hälytysilmaisin (punainen) vilkkuu piippauksin. Jäljellä olevien yhteenliitettyjen yksiköiden hälytysindikaattorit (vihreät) vilkkuu piippauksin.
C. Peruuta yhteenliittäminen
Jos haluat peruuttaa tiettyyn yksikön yhteenliittämistoiminnon, kaksinkertaistaa testipainiketta. Mutta älä vapauta painiketta toisen kerran, pidä sitä noin 5 sekunnin ajan, kunnes hälytysilmaisin (vihreä) vilkkuu nopeasti useita kertoja. Tämä tarkoittaa, että olet peruuttanut yhteenliittämisen onnistuneesti.
7. Huolto
7.1 Testaa savuhälytys joka viikko painamalla Testi-painiketta.
7.2 Puhdista savuhälytys kuivalla kankaalla joka viikko. Älä koskaan käytä vettä, puhdistusaineita tai liuottimia puhdistamaan, koska ne voivat vahingoittaa laitetta. Estä vieraiden elin pääsemästä laitteeseen.
7.3 Jos savuhälytys ei toimi kunnolla, älä irrota laitetta itse. Pyydä ammattilaisten palvelua.
8. Poinit hylättyjen tuotteiden
8.1 Pakkausmateriaali on uusiutuva, joten käytä parasta kierrättää sitä.
8.2 Koska tämä tuote on sisäänrakennettu korvaava akku, tätä laitetta ei voida hylätä normaalilla kotitalouksien roskaa.
